Высокоскоростной профилегибочный станок для С-образных прогонов

Характер продукции

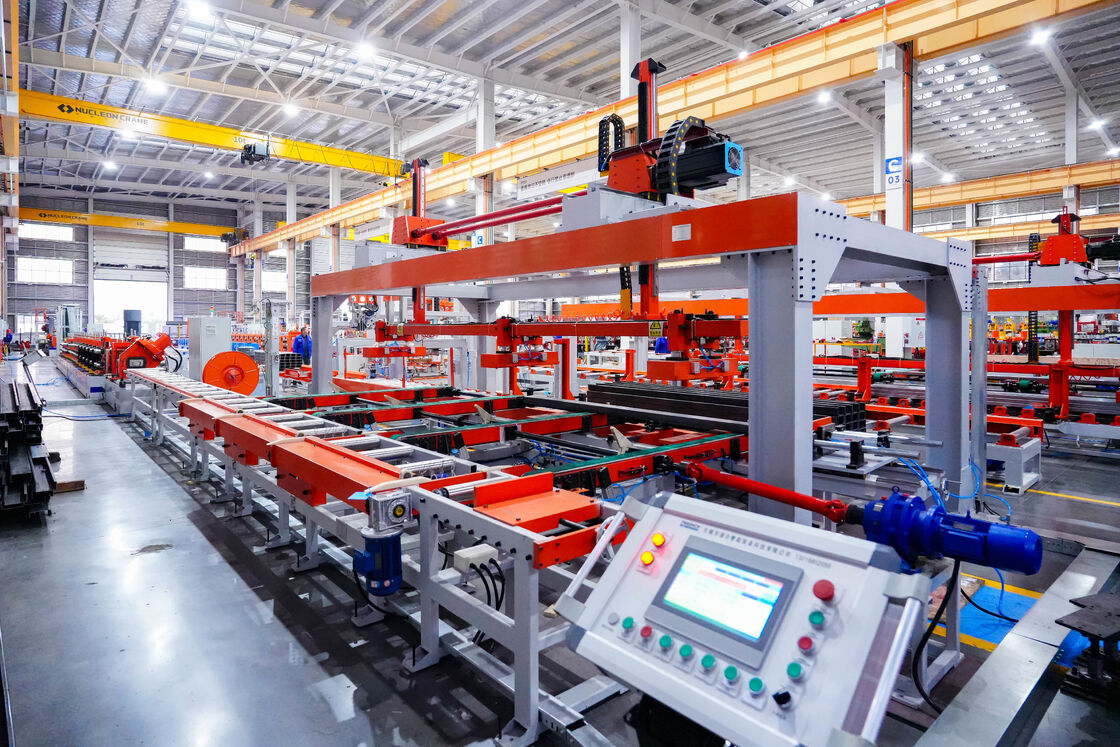

Высокоскоростной станок для формовки С-образных прогонов

Высокоскоростной станок для формовки С-образных прогонов представляет собой интегрированную автоматическую производственную линию, объединяющую размотку, выравнивание, профилирование, автоматическую пробивку/резку и выгрузку готовой продукции. Он специально разработан для высокоэффективного производства С-образных стальных прогонов в строительстве стальных конструкций, фотоэлектрических опор и других областях, обладая тремя ключевыми преимуществами: высокая скорость, высокая точность и высокая стабильность, подходит для непрерывного формования металлических листов толщиной от 0,8 мм до 4,0 мм.

• Размотка и контроль натяженияГидравлическая / электрическая размоточная машина (грузоподъемностью 5–15 тонн) с автоматической размоткой. Система контроля натяжения предотвращает отклонение полосы и обеспечивает стабильную подачу.
• Выравнивание и направлениеМноговалковая выравнивающая установка устраняет коробление листа; боковые направляющие устройства обеспечивают точное позиционирование для стабильного формования.
• Сервоприводная подача и предварительная пробивка (опционально)Сервоприводная система подачи с синхронным гидравлическим блоком пробивки, способная обрабатывать монтажные отверстия, отверстия для проводки и нестандартные отверстия.
• Многопозиционное профилирование18–24 группы высокоточных формовочных станов. Валки изготовлены из подшипниковой стали GCr15 или инструментальной стали D2, закалены до HRC 58–62, постепенно формируя полосу в стандартные С-образные профили с равномерным распределением напряжений и малым пружинением.
• Высокоскоростная летающая пила / гидравлическая резкаВысокоскоростная система летающей пилы с точностью резки ±0,5–1,0 мм, поддерживающая непрерывное производство без остановки.
• Выгрузка готовой продукцииАвтоматический конвейер и стол для штабелирования сформированных С-прогонов, поддерживающий переключение длины и спецификаций одной кнопкой.

  Индивидуальный	Индивидуальный	Происхождение	Китай
  Толщина прокатываемой полосы	1,5-3,0 мм	Ширина прокатываемой полосы	100-400 мм
  Наружный диаметр рулона прокатной полосы	от 1300 мм до 1800 мм	Максимальный вес рулона прокатной полосы	6 тонн
  Максимальная длина обрабатываемого готового изделия	1 м - 12 м	Ошибка прямолинейности прокатываемой заготовки	≤±1 мм/6000 мм
